Za svojo poroko sem — malo za hec, malo pa, ker sem ga že dlje časa govoril, da ga bom — naredil kolo sreče. Leseno. Recimo, da precej veliko. S stojalom in možnostjo menjave napisov na delih kolesa. Recimo.
Ker načrta za izdelavo na prostranem slovenskem spletu nisem našel, sem se odločil cel potek dokumentirat in naredit "How to" potek v nam prijaznih merskih enotah.
Seveda sem tudi sam osnovno idejo in proces našel na spletu. Tule in tule.
Načrt

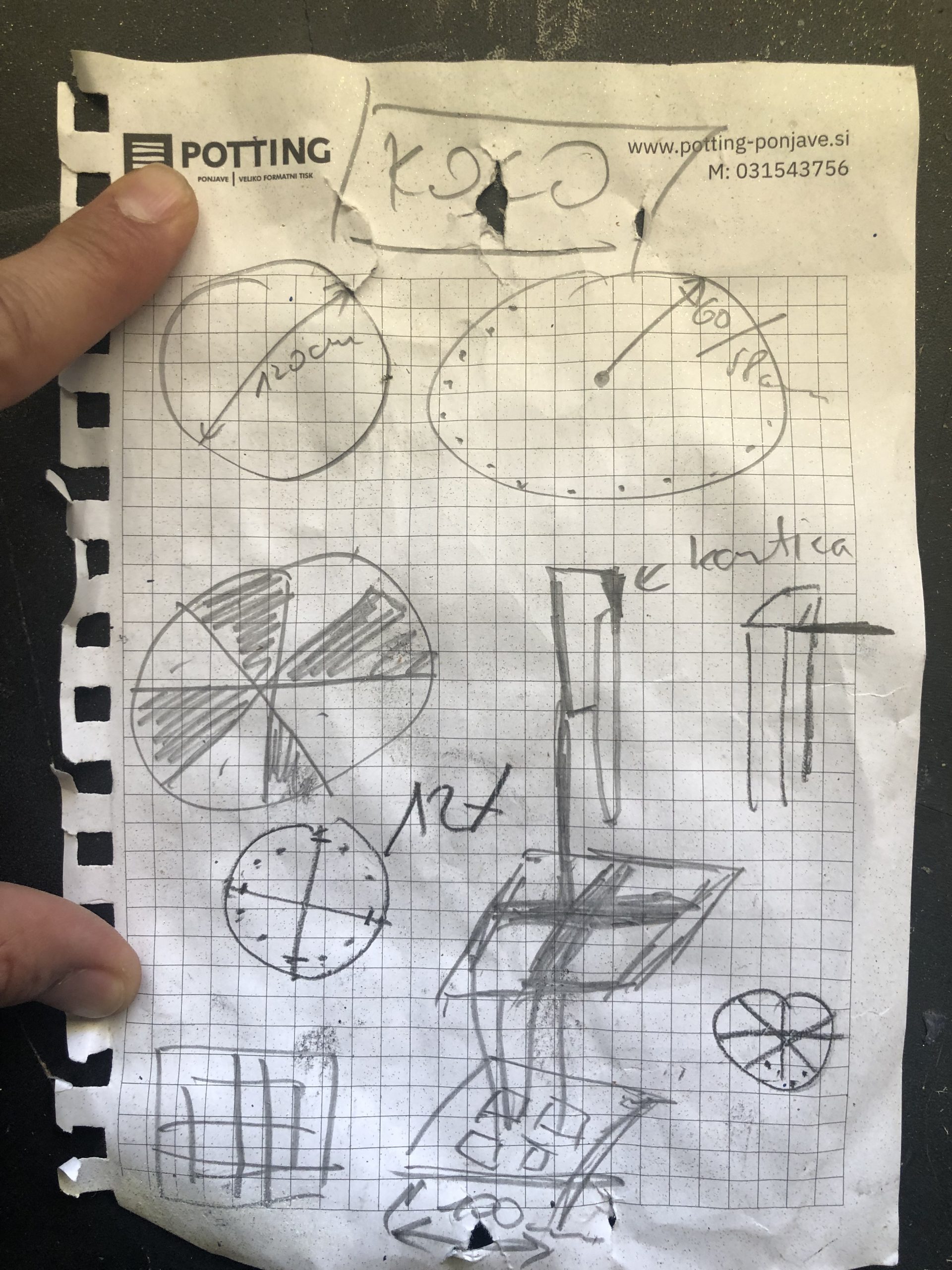

Najprej sem zrisal nekaj skic, s katerimi sem malo bolje premislil koliko in kakšne elemente kolo sploh ima oz rabi. Risati pač ne znam, ampak še tako grozno skiciranje je super proces za strukturo celega projekta, določitev glavnih faz oz elementov, okrog kateri se bo vrtela večina dela in je super za generiranje novih idej in zamisli.
Glavni deli, ki jih kolo sreče potrebuje so:
- Dimenzije
- Material
- Kolo, DOH, ki ga igralci vrtijo in je glavni vizualni del,
- kako se bo vrtel? (ležaj, fidget spiner, navaden vijak, lesen zatič ... ?),
- kako široko naj bo?
- kaj so paličice na kolesu, ki se dotikajo jezička?
- iz katerega materiala ga naredim?
- stojalo, na katerem kolo stoji in je dovolj trdno, da se ne premakne
- jeziček, ki udarja po paličicah, ustavlja kolo in ponazarja, kaj je igralec zavrtel,
- peljat ga je treba na Bled, tako da je super, če je razstavljiv
Dimenzije
- Višina celotnega kolesa na stojalu: 150 cm
- Širina kolesa: 90 cm
- Noge stojala: 2x 60 cm
- Prečna letev na nogah - velika: 45 cm
- Prečna letev na nogah - mala: 30 cm
- Držalo jezička: 15 cm
- Plastičen jeziček: 7 cm
Material
- Kolo: lesomal 4 mm (plošča 2850x2040 mm)
- Stojalo in noge: smreka:70x4 mm
- Matični vijaki: 90x4 mm
- Vijaki za stojalo: 120x8 mm
- Kovinska podložka: velika
- Barve za les (spreji in navadne barve)
- WD40
Orodje
- Nadrezkar
- Brusilnik
- Brusni papir
- Olfa nož
- Vodna tehtnica
- Meter
- Svinčnik
- Izvijači
- Baterijska vrtalka
- Kotno ravnilo
- Ravna dolga palica za rise črt
Kolo
Kolo je bil kar zalogaj, priznam. V premer meri 90 cm in ker sam nimam ne vem kako veliko večjega orodja, sem ubral bolj osnoven, ampak učinkovit prijem.

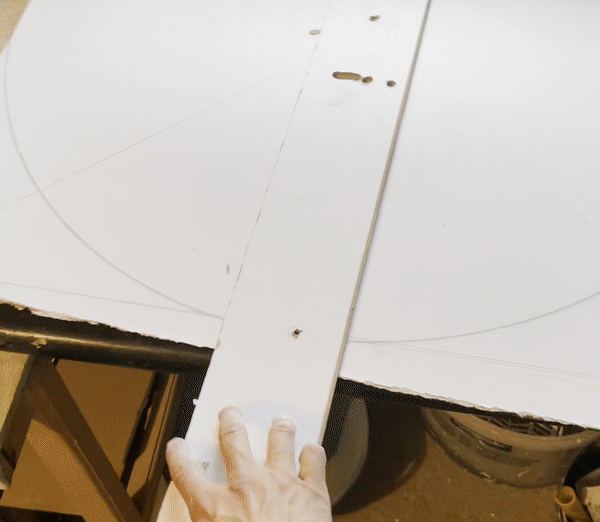

Vzameš meter dolgo desko (cca 5 do 10 cm širine) in jo zavrtaš v središče kvadrata iz katerega izrezuješ krog. Če je kvadrat pravi, zariši dve črti po diagonali in imaš center. Nato na koncu deske zavrtaj luknjo in s svinčnikom naredi cel krog. Voilà, pot za izrez narejena.
Potem pa sta dve možnosti za izrez kroga. Preizkusil sem obe — prvo za testno kolo in drugo za pravega — tako da ti lahko povem mnenje, kaj se mi je zdelo bolj enostavno in smiselno.
Prvi način za izrez kroga je, da zvrtaš precej lukenj eno zraven druge (čim bližje) po celotnem obsegu kroga. Potem, ko so luknje izrezane se z olfa nožem precej enostavno poreže preostanek in krog je narejen. Nazobčeno stranica zbrusiš z ročnim brusilnikom (s krožnim bo šlo hitreje, vibracijski tudi oddela).
Drugi način za izrez kroga je, da po začrtani črti enakomerno drsiš z nadrezkarjem — na začetku zavrtaš luknjo, da z rezilom prideš na linijo — in poskušaš kolikor se le da držati mirno roko. Je pa ta pot lahko še lažja, če nadrezkar zamenjaš z vbodno žago, ki je sam nimam.
Izrez z rezkarjem je neprimerljivo lepši in potrebuje manj obdelave, način z električnim vrtalnikom in desetinami lukenj, pa enostavnejši in primernejši za nekoga, ki z nadrezkarjem še ni delal.
Polja in ročke kroga za kolo sreče (po katerih udarja jeziček)

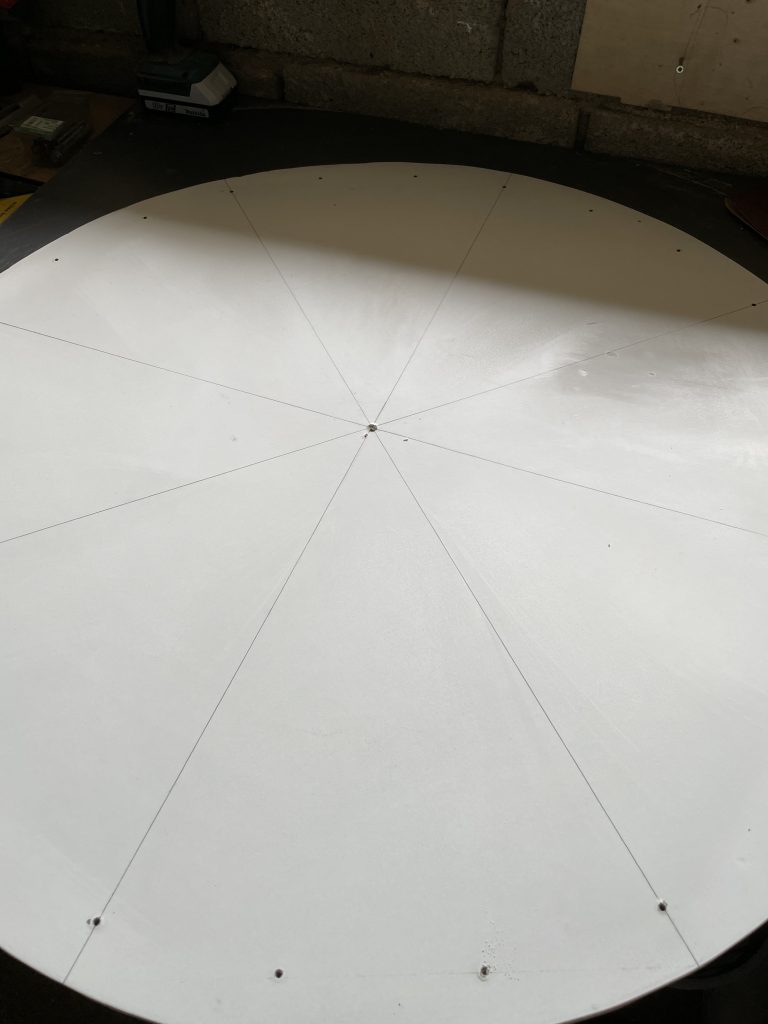

Ko je krog izrezan in obdelan, mu je treba narisati črte za polja in pripravo lukenj za držala. Sam sem naredil osem polj, je pa ta izbira čisto tvoja. Potem sem zarisal prve luknje za ročke na črte in še dve dodatni luknji znotraj vsakega polja.
Za ročke sem uporabil matični vijak 90x4 mm, ki na koncu še super stisne in poveže obe plošči skupaj na robovih.
Na sredini je v stojalo vpet z 150x8 mm vijakom, ki ima matično glavo in podložko že privarjeno. Na strani stojala je med krogom in stojalom še 2 mm debela podložka namazana z WD40.
Sledi barvanje in napisi in krog za kolo sreče je končan.
Noge in stojalo za kolo sreče

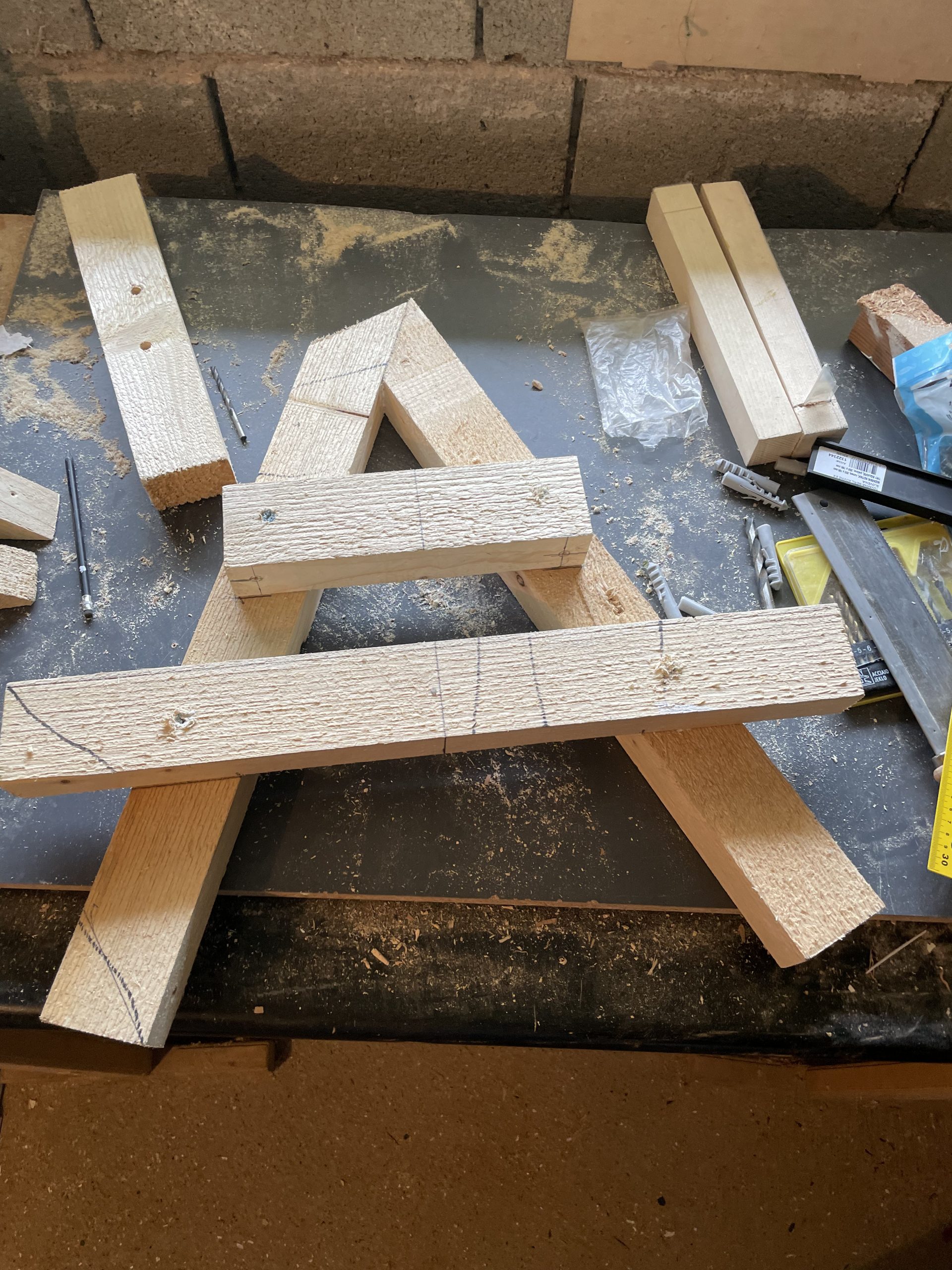

Za stojalo sem izrezal dve 60 cm dolgi deski in ju odrezal pod kotom 45 stopinj. Nato sem konca zlepil in privil na način, da sem dobil obliko črke V. Prečno sem jo povezal še z dvema deskama in pustil ravno dovolj prostora za vmestitev stojala. Ko je bilo stojalo vstavljeno, sem za stransko oporo uporabil še oba 45 stopinjska koška in tako onemogočil padec na levo ali desno. d
Ko je stojalo stalo in delovalo s krogom, vrtnem in udarci ob jeziček, sem stojalo še zbrusil in pobarval.
15 cm od vrha stojala je uvrtana luknja, kamor se vstavli vijak s kolesom.
Označevalni jeziček

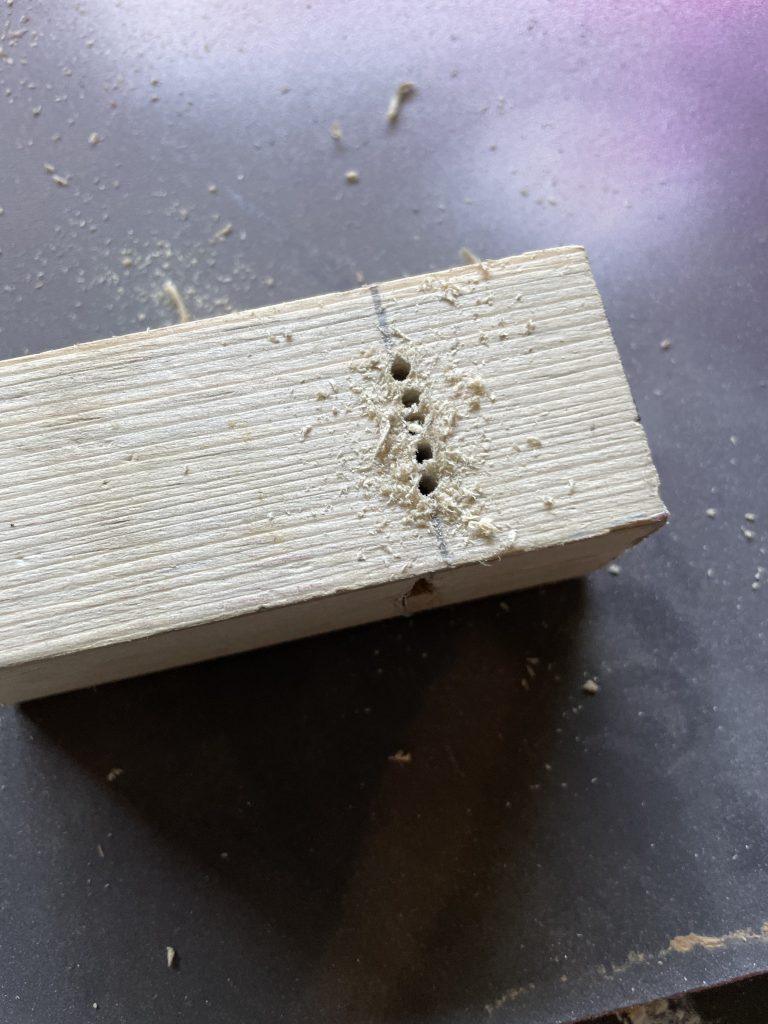

Najprej sem za jeziček uporabil plastiko za kartice (bančne, osebno ...), ki pa se ni izkazala kot ok. Za vtor sem zavrtal nekaj lukenj in z izvijačem naredil luknjo, v katero sem lahko s sekundnim lepilom zalepil plastični jeziček.
Po cca 30-40 vrtenjih (in predhodnim barvanjem, pomemben info!) pa se je ta odlomoil.

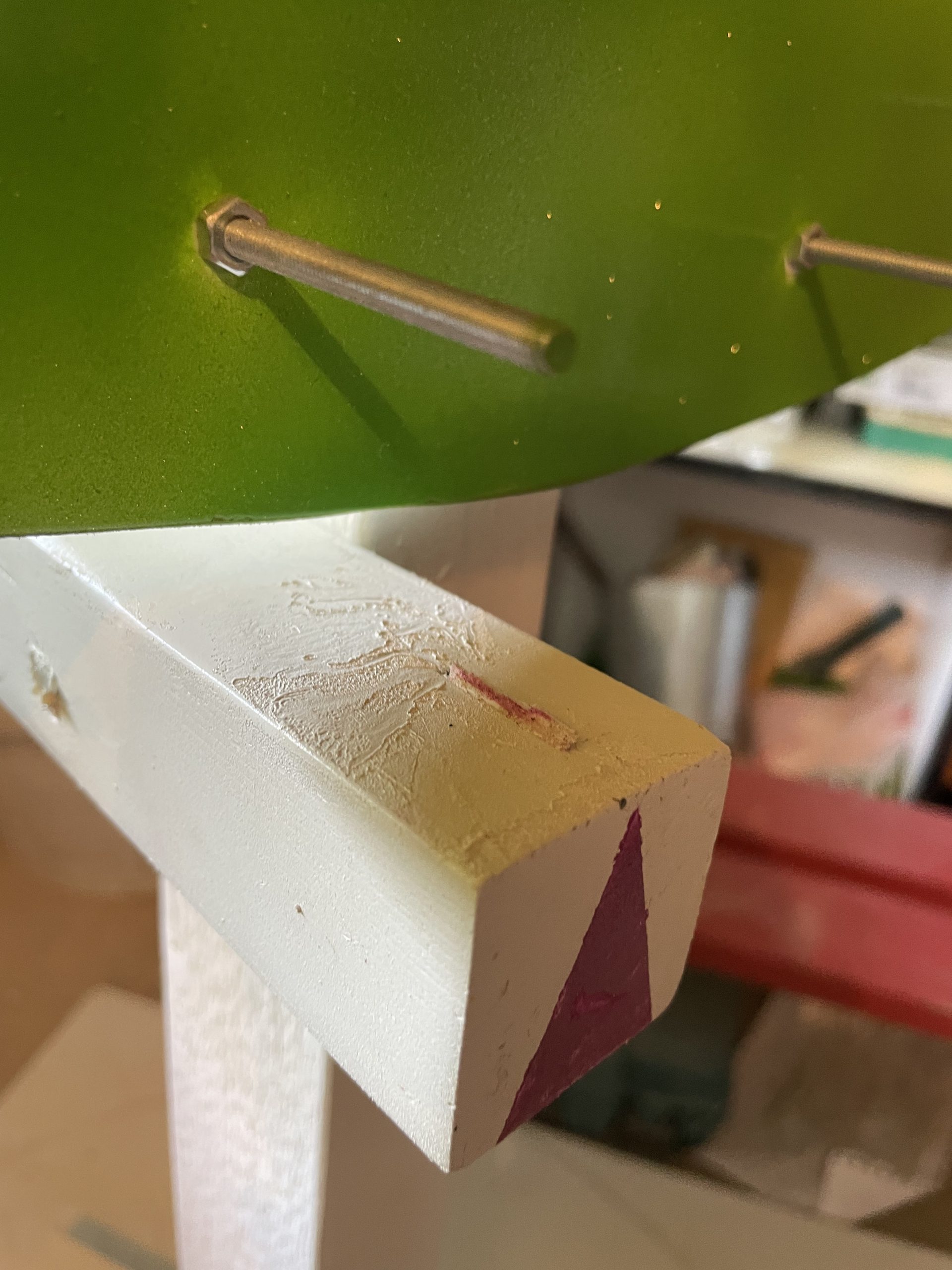

One more time, ampak tokrat namesto plasične kartice za jeziček uporabim kapa ploščo. 3 mm se mi zdi. Zaenkrat dela super. Za vsak slučaj sem naredil še eno rezervo.
Sestavljanje v celoto
Cel kolo je sestavljen iz treh glavnih delov:
- Kolo,
- stojalo na katerega je obešen krog,
- noge oz podstavek v katerega se vtakne stojalo.
Na ta način je enostavn(ejš)a tudi logistika oz prevoz kolesa še kam iz garaže.

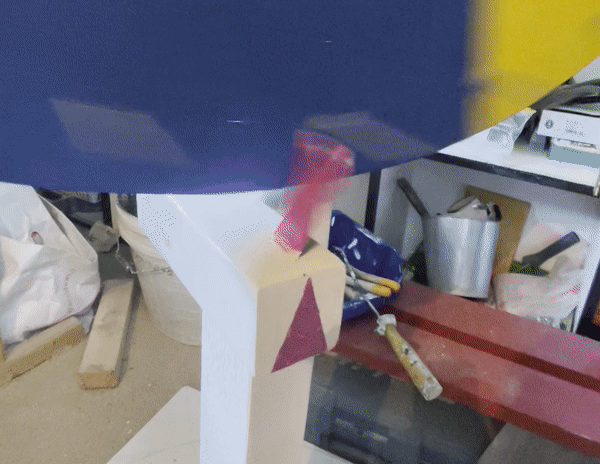

It workz!

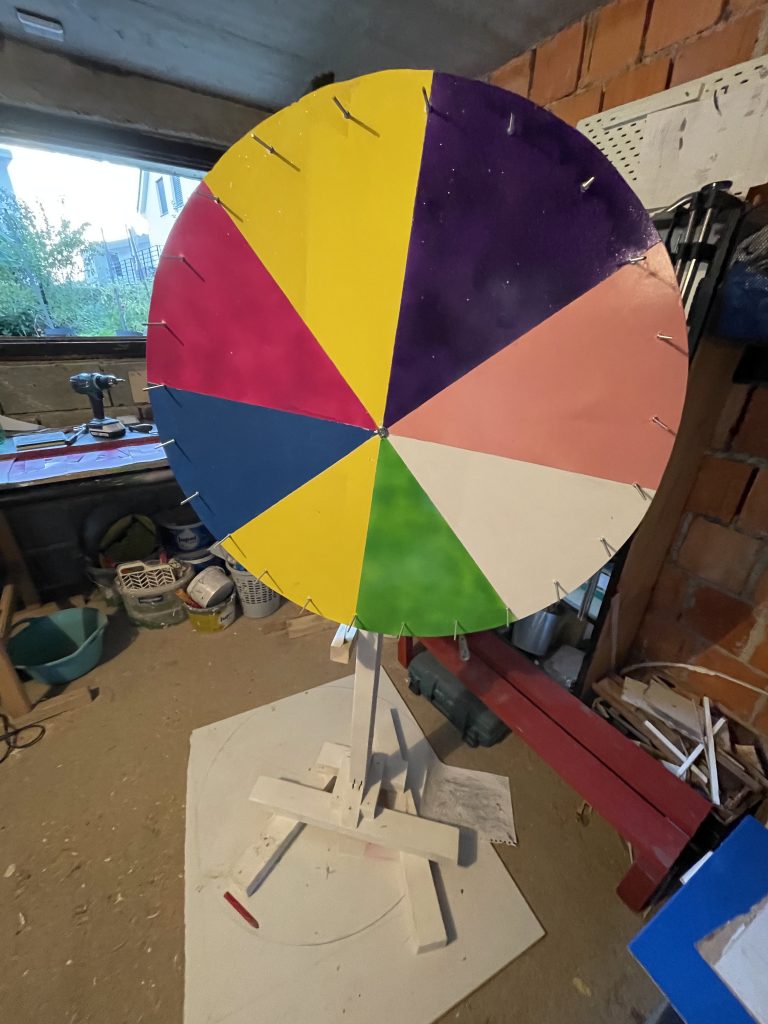

Končni rezultat. Not great, not terrible.
